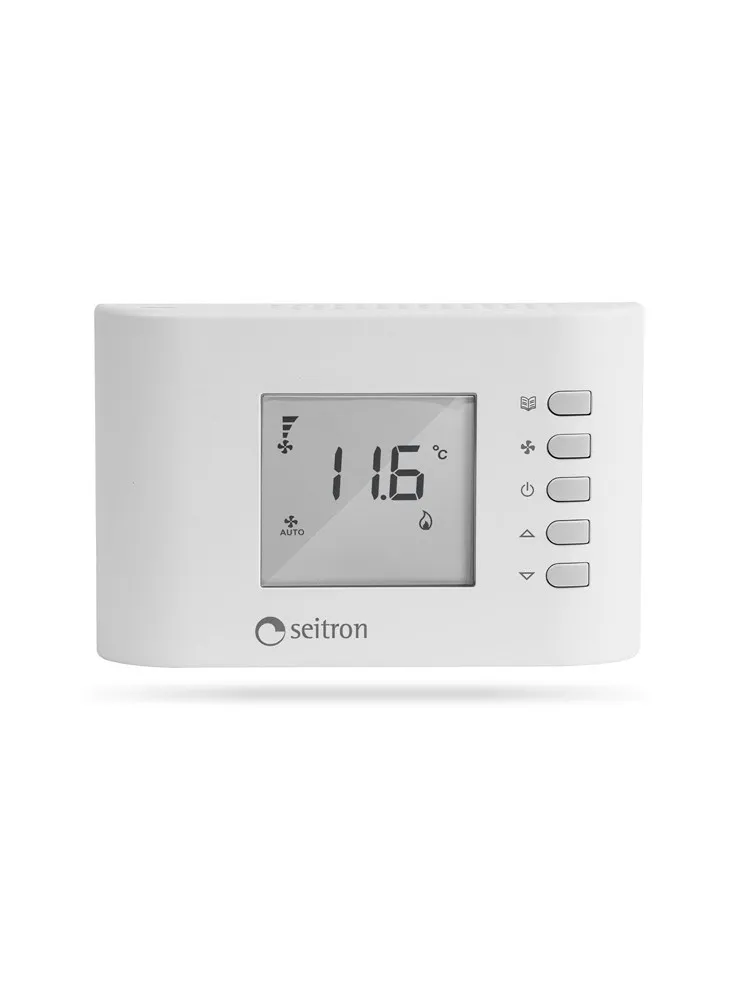

Thermostat TFZ01M

Ce dispositif de régulation électronique SEITRON TFZ01M est un thermostat numérique permettant de contrôler la température dans les pièces chauffées ou refroidies avec des ventilo-convecteurs. Il fournit un contrôle proportionnel continu sur les vannes de régulation et sur la vitesse de ventilateur par les prises 0 ... 10V afin de contrôler la température de la pièce de manière plus efficace.

L'appareil est également équipé de trois sorties relais ON/OFF qui peuvent être utilisées pour contrôler un ventilateur avec trois réglages de vitesse ou deux actionneurs ON/OFF. La température de la pièce peut être détectée par la sonde interne ou par une sonde externe rapportée (en option, voir notre choix de sondes CTN 10K).

Il est équivalent au modèle WM-S-ECM de marque SABIANA.

CARACTÉRISTIQUES TECHNIQUES

Alimentation : 24/230V~ 50/60Hz

Puissance consommée : 1,2W

Plage de régulation de température ambiante : 5,0 à 35,0 °C (41°F .. 95 °F) (configurable)

Type de capteur : NTC 10kΩ à 25°C ±1%

Précision : ± 1°C (± 1,8°F)

Résolution : 0,1°C (0,1°F <100°F)

Affichage de la température : plage -10,0°C … +50,0°C (14°F .. 122 °F)

Différentiel : réglable 0,2°C (0,4°F)

Température du tuyau d'alimentation en eau

Type de capteur : NTC 10kΩ à 25°C ±1 %

Précision : ± 1°C (± 1,8°F)

Résolution : 1°C (1,8°F)

Afficher la température. plage : 0°C .. 99°C (32°F .. 210 °F)

Différentiel : 2°C (4°F)

Sorties proportionnelles

Plage de signaux : 0 ... 10 V

Précision du signal : ±0,26 V

Impédance minimale de l'actionneur :

1 Sortie 0 ... 10V : 1850 Ohms

2 sorties 0 ... 10V : 3700 Ohms

3 sorties 0 ... 10V : 5550 Ohms
