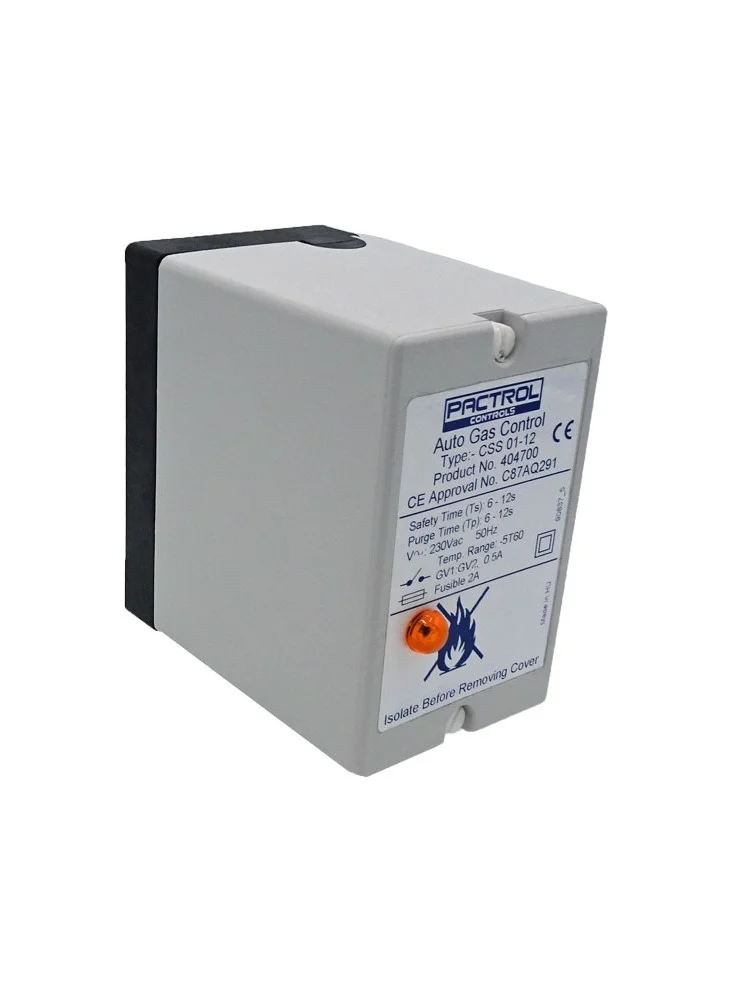

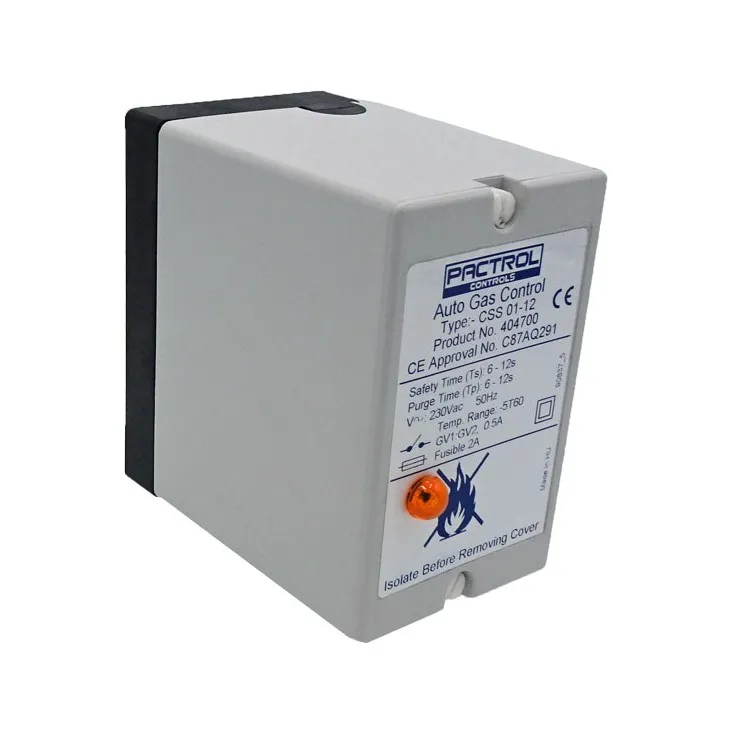

Boîtier CSS01 12 Pactrol 404700

Cette référence comprend le coffret électronique et son socle (embase noire). Ce produit connait des ruptures de stocks. S'il est indisponible, il est possible de le commander sans le socle, sous le code Thermic & Co 511133.

Le boîtier électronique PACTROL type CSS 01-12 référence 404700 est un relais de contrôle de flamme avec système d'allumage intégré.

Il permet l'allumage automatique et le contrôle de brûleurs à gaz.

- Tension d'alimentation : 230 Vac ( +10 % -15 %) 50 / 60 Hz 5 VA

- Fusible interne : 20 mm 2 Amp. HRC

- Temps de sécurité TS : 6 - 12 s

- Temps de purge TP : 6 - 12 s

- Température d'utilisation : -5 à 60 °C

- Courant nominal flamme : 6 uA

- Courant minimum flamme : 2 uA

- Temps de réponse : flamme allumée......100 ms

- Temps de réponse : flamme éteinte......< 1 s

- Impédance : 4 MOhms à 50 Hz

- Courant de sonde court-circuit : 50 uA

- Tension de sortie : 15 kV

- Energie de sortie : 4 MJ

- Ecartement électrodes : 2,5 à 4 mm

- Longueur max. câble HT : 1 m

- Intensité sortie GV1 : 0,5 A

- Intensité sortie GV2 : 0,5 A

- Intensité sortie alarme A : 0,5 A

- Fusible à associer : 5 A

- Humidité : maximum 95 % RH

- Position de montage : indifférente

- Dimensions L x l x h : 100 x 63 x 95 mm

- Poids : 345 gr avec le base, 235 gr sans la base

Ne jamais utiliser de contrôleur dont les temps de sécurité et de purge sont différents de ceux préconisés par le constructeur de l'appareil.

Le modèle 404700 est différent du modèle 404700/V02. Ils ne sont pas compatibles l'un et l'autre. Veillez à bien commander le modèle ayant la même référence exacte que le boîtier d'origine.
