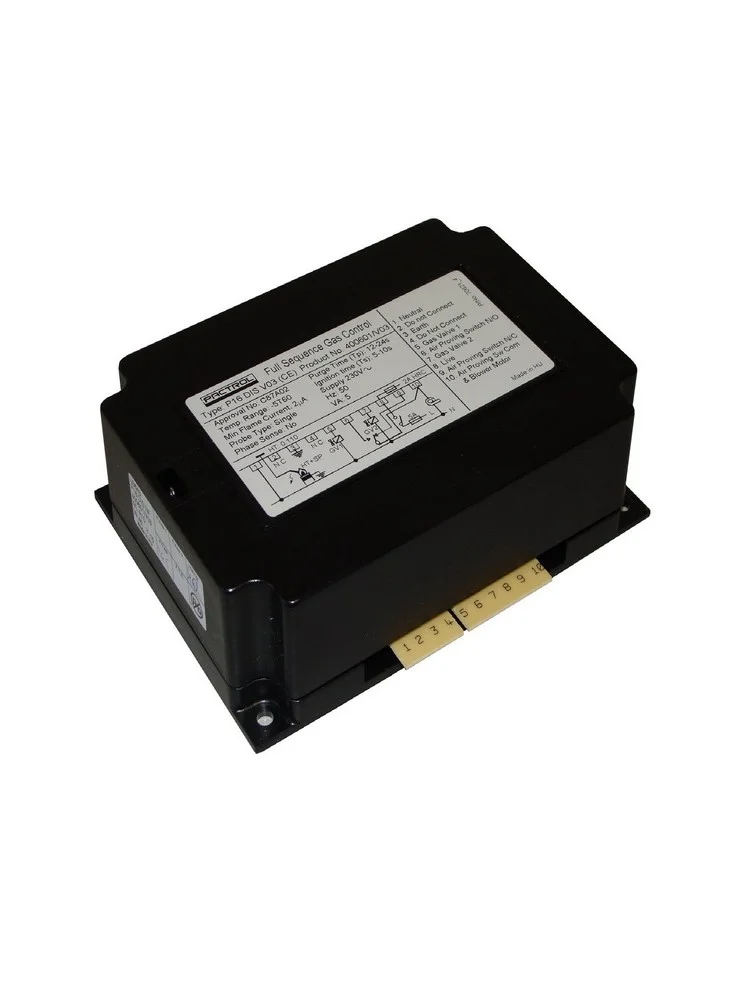

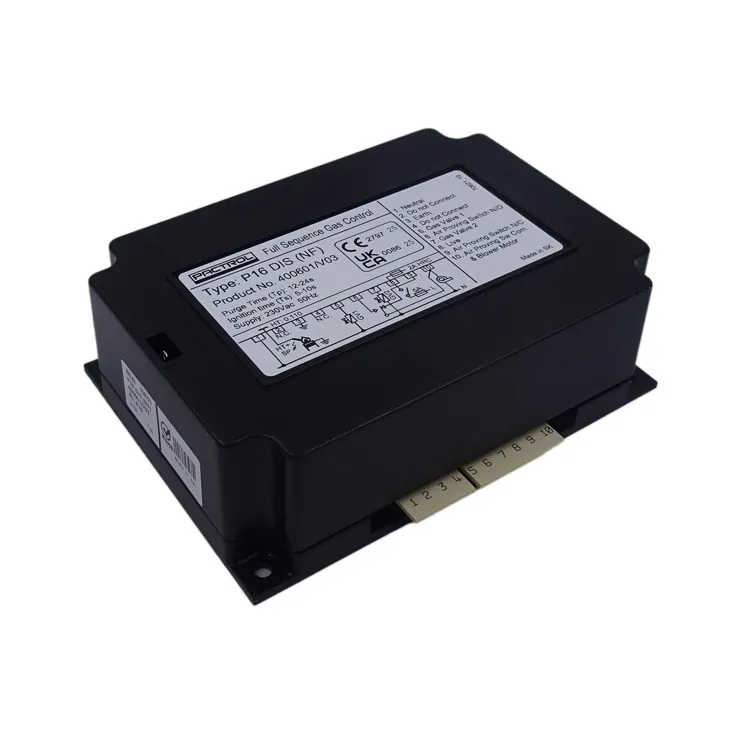

Boîtier P16DIS (NF)

Boîtier d'allumage et de gestion de flamme Pactrol de type P16 DIS NF réf. 400601/V03  pour brûleurs atmosphériques ou à air pulsé. Utilisé pour des aérothermes, tubes radiants et chaudières des marques Airgamma, SPlus, Seet, Solaronics, Generfeu, Emat, Gaz Industrie,...

Caractéristiques techniques :

Temps de purge TP : 12 - 24 s

Temps de sécurité TS : 5 - 10 s

Tension d'alimentation : 230 Vac 50 Hz 5VA

Principe de détection : courant d'ionisation

Courant d'ionisation nominal : 5 uA

Courant minimum : 1 uA

Tension à l'électrode : 180 V

Impédance à 50 Hz : 4 MOhms

Courant de court circuit : 50 uA

Tension de sortie : 12 kV

Energie de sortie : 10 MJ

Ecartement électrodes : 2,5 à 4 mm

Longueur max. câble HT : 1 m

Température ambiante d'utilisation : -5 à 60 °C

Humidité maximum d'utilisation : 95 %

Dimensions du coffret : 140 mm x 100 mm x 54 mm

Boîtier en ABS noir.

Le raccordement électrique se fait avec un connecteur 10 broches non fourni.

Associé aux composants tels que l'extracteur de fumées, le pressostat air, le bloc gaz, l'électrode d'allumage et d'ionisation, le boîtier P16 DIS NF 400601/V03 permet un contrôle automatique du brûleur gaz de votre appareil de chauffage.
